Drejebænken med en-bæreevne på 32 tons er også kendt som heavy duty metal drejebænk. Ifølge dens struktur kan den opdeles i to typer: vandret og lodret. Kernedesignegenskaberne omfatter ekstrem høj stivhed, tung-belastningsbæreevne, stort drejningsmoment, stærk vibrationsmodstand og lang nøjagtighed. Den er specielt designet til stor-skala aksial/skive/rør-type tunge skæreoperationer. Modelnumre inkluderer C61160, C61200, C61250 osv.
1. Krop og styreskinner (heavy{1}}fundament)
Sengen er lavet af HT300 høj-grå støbejern, med harpikssandstøbning + sandforsegling + sekundær ældning for at eliminere indre stress og modstå deformation.
Brede multi-styreskinner: 3 rektangulære flade styreskinner, bredde 1600 mm+, stort kontaktområde, stærk stivhed; styreskinner er bratkølet ved mellemfrekvens (HRC50) + præcisionsslibning, slid-bestandig og god præcisionsfastholdelse.
Fjernelse af bundspåner + beskyttelse: Design til fjernelse af bundspåner, kombineret med styreskinne blødt bælte/statisk trykstyreskinner, forhindrer jernspåner i at ridse, reducerer friktion og forbedrer bevægelsesstabiliteten.
2. Hovedakselsystem (drejningsmoment og præcisionskerne)
Kraftig-understøttelse: To-punkts/tre-punktsstøtte, udstyret med kraftige-duty dobbelte-rækkede cylindriske rullelejer/præcisionsvinkelkontaktlejer, stærk modstand mod radiale/aksiale belastninger.
Stor drejningsmomentoverførsel: Drevet af DC/AC-servomotorer, elastisk kobling + multi-gearreduktion, tandoverflade bratkølet ved høj frekvens + kantslibning; bredt hastighedsområde (0,8–160 r/min), kan udgangsmomentet nå titusindvis af newton-meter.
Tætning og smøring: Kraftig oliesmøring i hovedakselkassen + labyrinttætning, forhindrer olielækage og støv, velegnet til kontinuerlig kraftig skæring.
Stort gennemgående hul: Hovedakselhul diameter 100–130 mm, kan rumme lange skafter / store stænger.

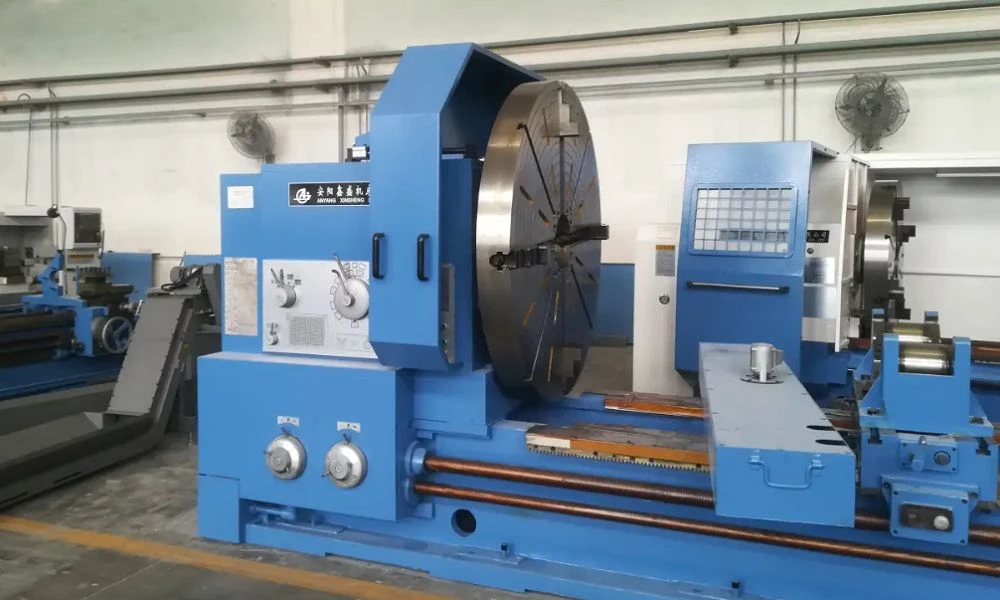

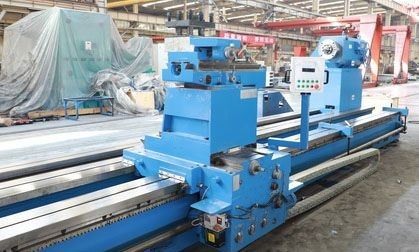

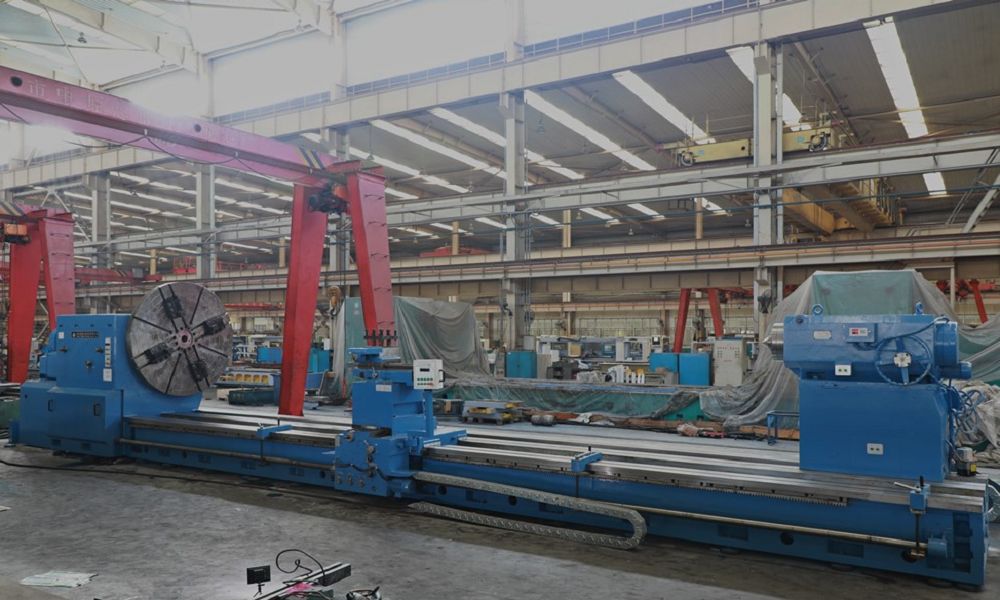

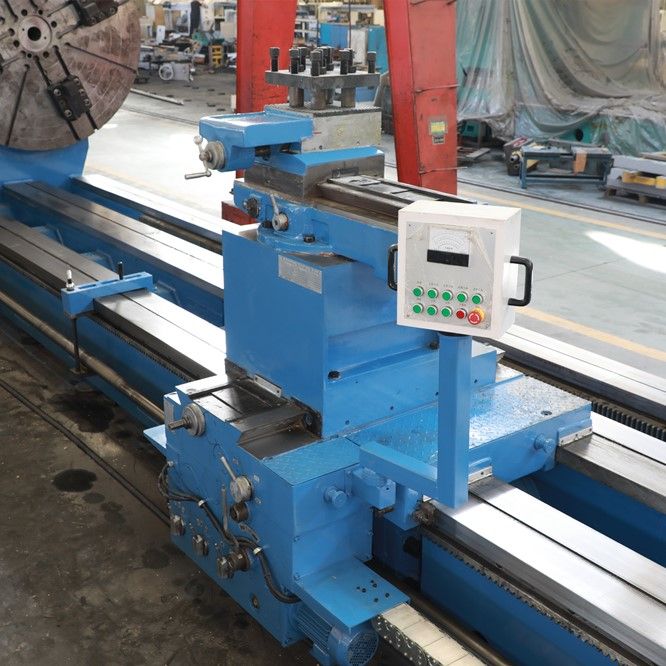

3. Værktøjsstøtte og glide (skære udførelse)
Tre-lags pressepladeværktøjsstøtte: Stor glide + vandret glide + øvre værktøjsstøtte, høj-støbejern, velegnet til kraftig skæring, stor skærekraft (maks. 16000 kgf).
Højpræcisionstransmission: Langsgående tandstang + eliminering af dobbelttandsspil, lateral kugleskrue, høj positionering / gentagen positioneringsnøjagtighed.
Blødt bælte til styreskinne: Styreskinne til trækplade er belagt med plastik, reducerer friktionen, forhindrer kravling og forbedrer bevægelsens glatte bevægelse.

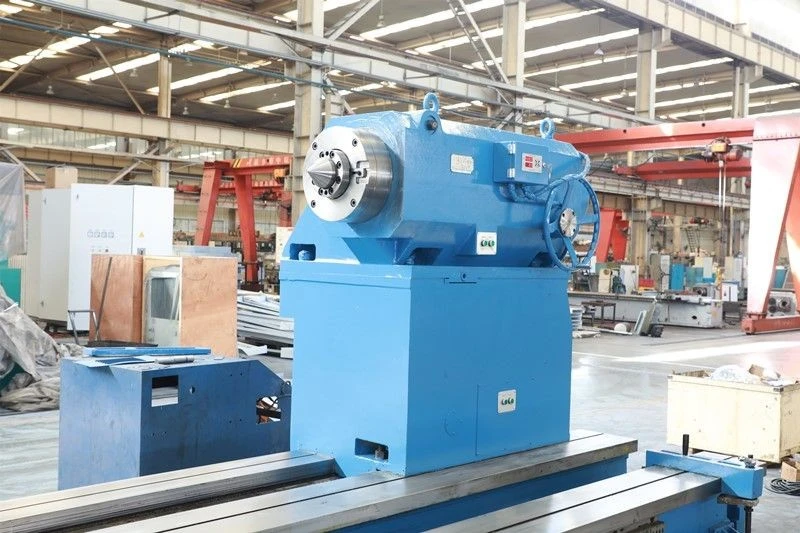

4. Bagstamme og midterstøtte (lang emnestøtte)
Split kraftig-halestamme: Overkrop (ærme + midterstøtte) + underkrop (automatisk hurtig bevægelse + hydraulisk låsning); ærmet er internt indesluttet, drevet af en uafhængig motor, kan justere koaksialiteten.
Kraftig-centerstøtte: Flere ruller / hydraulisk automatisk centrering, understøtter lange aksler / tunge emner, forhindrer nedbøjning og bevarer koaksialiteten.
5. Kraft og hydraulik (kørsel og kontrol)
Høj-hovedmotor: 45-75 kW niveau, opfylder kravene til skæredybde og fremføring i tung skæring.
Hydraulisk system: Automatisk gearskifte, tvangssmøring, låsning af værktøjsstøtte / bagdok, styreskinner for statisk tryk, pålidelige handlinger, enkel vedligeholdelse.
6. Leje- og behandlingskapacitet (kerneindikatorer for 32-tons niveau)
Top-til-topbelastning-leje: 32 tons, velegnet til store smedegods / støbegods / aksler / skiver.

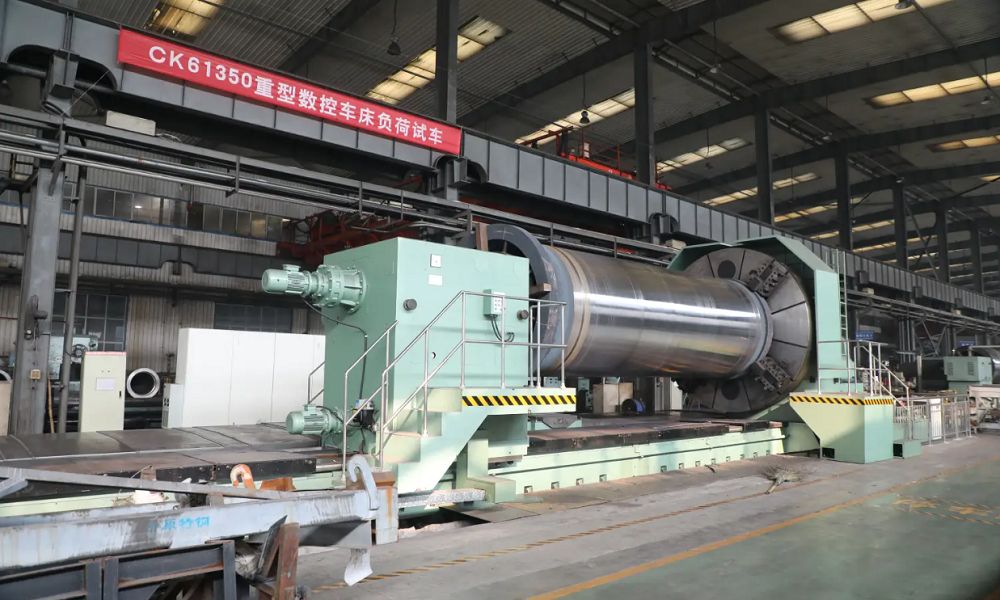

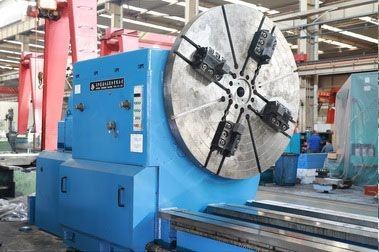

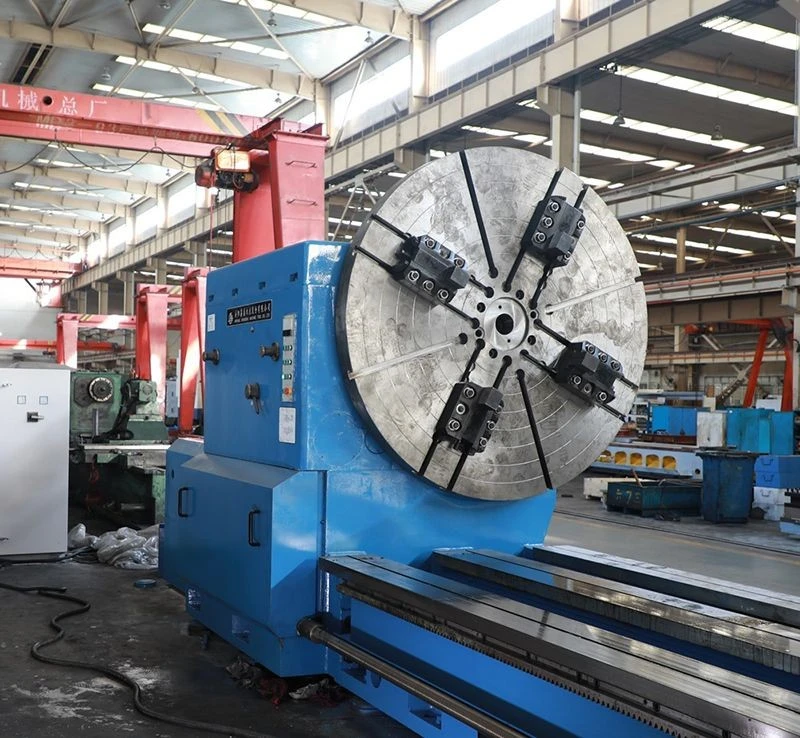

Stor drejediameter: Maksimalt 1600–2000 mm på bedet, blomsterpladediameter 1600–2000 mm (valgfrit).
Multi-funktionel skæring: Drejning af ydre cirkel / indre hul / endeflade, boring, konisk overflade, sfærisk overflade, metrisk / imperial / modulært gevind, velegnet til komplekse tunge dele.
7. Præcision og stabilitet (vedligeholdelse af præcision under kraftig skæring)
Finite element optimering: Topologisk optimering af nøglekomponenter (seng, søjle, tværbjælke) for at forbedre dynamisk/statisk stivhed.
Anti-vibrationsdesign: Struktur med høj stivhed + dæmpende materialer, undertrykker kraftige skærevibrationer, sikrer overfladekvalitet.
Termisk stabilitet: Tvunget smøring + varmeafledningsdesign, kontrol af termisk deformation, stabil behandlingsnøjagtighed i lange perioder.
8. Drift og sikkerhed (menneskelig-maskine og beskyttelse)
Gangbro + ophængt knapstation: Nem betjening og sikker.
Beskyttelse og aflåsning: Fuldt lukket/halv{0}}lukket beskyttelse, nødstop, overbelastningsbeskyttelse, rejsegrænse.
Parametre for heavy duty metal drejebænk
|
genstande |
enhed |
C61160/32 |
C61200/32 |
C61250/32 |
|
Kapaciteter |
||||
|
Max.Swing dia.over seng |
mm |
1600 |
2000 |
2500 |
|
Maks. drejningsmoment på frontpatron |
kg.M |
8000 |
||
|
Maks. emnelængde |
mm |
3000-20000 (tilpasset) |
||
|
Sving over vognen |
mm |
1250 |
1600 |
2200 |
|
Spænd af føringsvej |
mm |
1600 |
||
|
Spindel |
||||
|
Spindelhastighed |
trinløst |
|||
|
Spindelhastighed og rækkevidde |
r/min |
0.8-160 |
||
|
Tilspidsende hul på spindel |
120 (tilspidset 1:7) |
|||
|
Face chuck D |
mm |
1600mmI\\1800mm\\2000mm |
||
|
Foder bevægelse |
||||
|
Foderbevægelsesniveau |
mm/r |
18 niveau |
||
|
Rækkevidde af langsgående foder |
0.125-48 |
|||
|
Udvalg af krydsfoder og |
mm/r |
0.063-24 |
||
|
Metrisk gevind |
mm |
2-40 |
||
|
Tommer tråd |
mm |
1-14 |
||
|
Modul tråd |
mm |
1.5-20 |
||
|
Værktøjspost |
||||
|
Max.vandring af tværslids |
mm |
725 |
725 |
800 |
|
Max.vandring af toprutsjebane |
mm |
600 |
||
|
tailstock |
||||
|
Diameter på Tailstock pind |
mm |
300 |
||
|
Rejse af tailstock pind |
mm |
300 |
||
|
Tilspidset hul af halepind |
mm |
100 (tilspidsning 1:7) |
||
|
Overordnede dimensioner |
||||
|
Længde |
mm |
13577/15577/17577/21577 |
||
|
Bredde |
mm |
2479/2479/2515 |
||
|
Højde |
mm |
2280/2580/2655 |
||
|
Vægt |
Kg |
45000-60000 |
||
Frembringer syn
Certificering
Anyang XS lille drejebænk design og producere i henhold til ISO 9001, ISO14001, vi ejede også CE, UL certificeringer.
Udstilling
Virksomhedsintroduktion

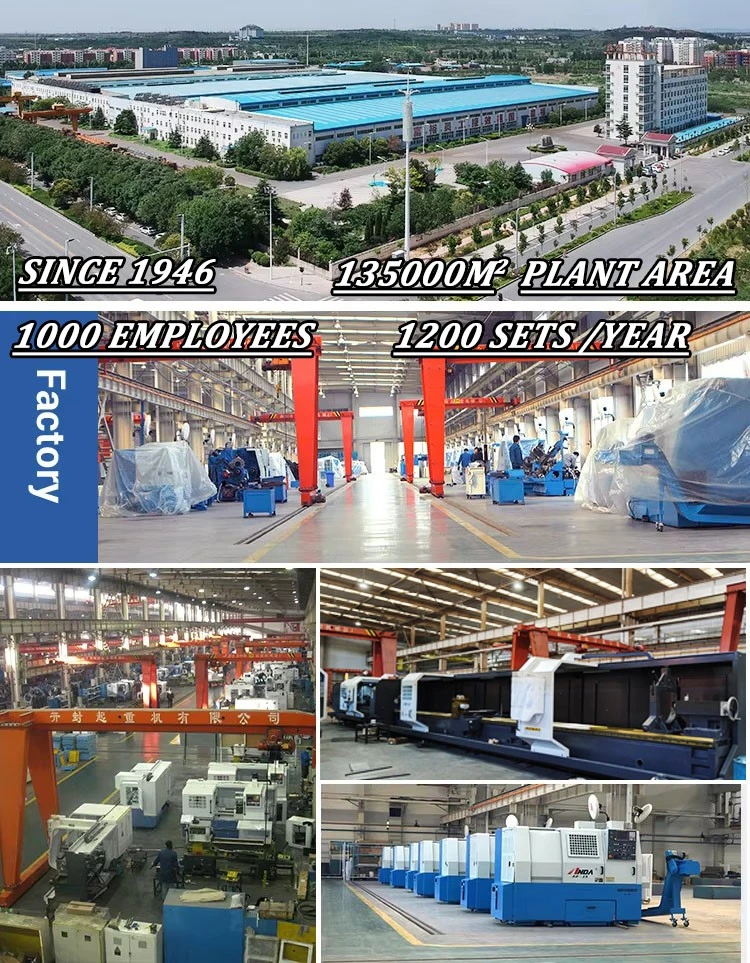

ANYANG XINSHENG MACHINE TOOL CO., LTD. er beliggende i ANYANG by, HENAN-provinsen. Det blev oprettet i 1946. Gennem flere årtiers hårdt flittigt arbejde er det blevet en af de største drejebænkproducenter i Kina og den største værktøjsmaskineproducent i Control China. Anyang Xinsheng er dannet med en CNC drejebænk fremstillingsfabrik, en konventionel drejebænk fremstillingsfabrik og en støberi fabrik. Den producerer mere end 6000 sæt store og mellemstore-værktøjsmaskiner om året. Produkterne bruges hovedsageligt i den højteknologiske og nyteknologiske industri af maskiner, biler, transport, petrokemi, luftfart, rumfart, kransebeskyttelse og information osv.
